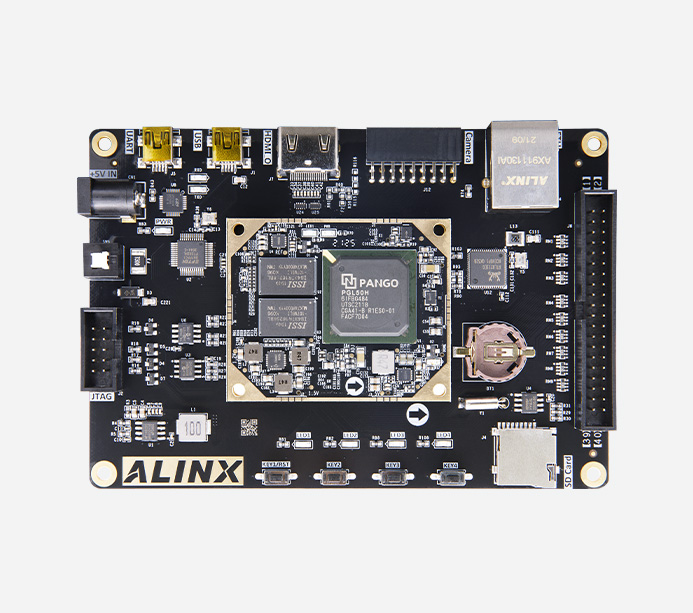

紫光同創 Logos PGL50H 視頻HDMI以太網 國產FPGA開發板 AXPGL50H

PGL50H

  • 產品型號

    AXPGL50H
  • 產地

    上海
  • EAN碼

    6971390271629
  • 價格

    ¥1499.00

產品推薦


國產紫光同創 Logos 系列 FPGA 開發板

HDMI 輸出接口、USB、以太網、攝像頭接口、JTAG 調試接口 、1 路 40PIN 擴展口、RTC 時鐘等 滿足視頻圖像處理和工業控制等方面要求


技術支持

配套例程及配套資料 開發板所有配套資料均通過百度網盤提供,購買后,請聯系客服索取

01. Pango Design Suite 2021.1-sp7 安裝
02. LED 流水燈實驗及仿真
03. 按鍵測試
04. PLL 鎖相環輸出測試
05. 串口收發實驗
06. 按鍵消抖實驗
07. I2C 接口 EEPROM 實驗
08. SD 卡讀寫實驗
09. HDMI 彩條輸出
10. 4.3 寸屏彩條輸出
11. 7 寸屏彩條輸出
12. SDRAM 讀寫數據測試
13. AN831 錄音與播放
14. SD 卡音樂播放例程
15. 字符 HDMI 顯示
16. 字符 4.3 寸 屏顯示
17. 字符 7 寸 屏顯示
18. SD 卡圖片 HDMI 顯示
19. SD 卡圖片 4.3 寸屏顯示
20. SD 卡圖片 7 寸屏顯示

21. AN5640 單目攝像頭采集 HDMI 顯示
22. AN5640 攝像頭采集 4.3 寸屏顯示
23. AN5640 攝像頭采集 7 寸屏顯示
24. AN5642 雙目攝像頭采集 HDMI 顯示
25. 攝像頭邊緣檢測 HDMI 顯示例程
26. 攝像頭邊緣檢測 4.3 寸屏顯示例程
27. 攝像頭邊緣檢測 7 寸屏顯示例程
28. AD9238 波形顯示例程
29. AD7606 波形顯示例程
30. ADDA 測試?yán)?br/>31. AD9767 雙通道正弦波產生例程
32. AD9767 雙通道三角波產生例程
33. RTC 時鐘實驗
34. 千兆以太網傳輸實驗
35. AD9280 以太網傳輸例程
36. AD7606 以太網傳輸例程
37. AD9280 以太網傳輸例程
38. AN5640 千兆以太網傳輸視頻
39. AN5642 千兆以太網傳輸視頻
40. USB 雙向測速例程


產品套餐




AN108 AD/DA套餐

AN9767 DA 采集套餐

AN706 AD 采集 套餐

AN9238 AD 采集套餐

雙目攝像頭套餐

單目攝像頭視頻套餐

豪華套餐

開發板

下載器

AN108











AN9767











AN706











AN9238











AN5642











AN5640











4.3 寸屏













套餐配套模塊,點擊了解更多


AN108 AD/DA 模塊


AN9767 雙通道 DA 模塊


AN706 8 通道 AD 模塊


AN9238 雙通道 AD 模塊


AN5642 雙目攝像頭模塊


AN5640 單目攝像頭模塊


AN430 4.3 寸液晶屏



功能接口

·核心板


點擊上方圖片查看核心板詳情>>

·開發板



產品參數


核心板主要參數

FPGA 型號

PGL50H-6IFBG484

芯片級別

芯片速度等級為 -6,芯片溫度等級為工業級

觸發器 (FF)

64200

查找表 LUT5

42800 ( LUT5=1.2LUT4 )

DRM (18Kbits)

134

APM 單元(乘法器)

84

PCIe Gen2x4

1

HSST

4 路,6.375Gb/s max

時鐘資源 PLL

5

AES 模塊

1


功能和接口

DDR3

2 片 512MB 共 1GB,32bit 總線,用于數據緩存

QSPI Flash

1 片 16MB QSPI FLASH,用作 FPGA 配置文件和用戶數據存儲

晶振

1 個 125MHz 有源差分晶振,給 FPGA 內部 HSST 模塊提供參考輸入時鐘
1 個 50MHz 差分晶振,為 FPGA 提供的參考輸入時鐘

HDMI 輸出

1 路 HDMI 輸出,為開發板提供不同格式的視頻輸出接口

千兆以太網

1 路 10/100M/1000M 以太網 RJ-45 接口,提供網絡通信服務

USB 接口

1 路 USB2.0 接口,用于開發板和 PC 之間 USB2.0 高速通信

USB 轉串口

1 路 Uart 轉 USB 接口,用于和電腦通信,方便用戶調試

EEPROM

1 片 IIC 接口的 EEPROM 24LC04

CMOS 接口

1 個 18 針的攝像頭接口,可以接 500 萬 OV5640 攝像頭

RTC 實時時鐘

1 路 RTC 實時時鐘,配有電池座,電池的型號為 CR1220(需自購)

JTAG 口

10 針 2.54mm 標準的 JTAG 口,用于 FPGA 程序的下載和調試

SD 卡座

1 路 Micro SD 卡座,支持 SPI 模式

LED

5 個 LED 燈(1 個核心板,4 個擴展板)

按鍵

4 個按鍵

40 針擴展口

1 個 40 針 2.54mm 間距擴展口,可接 ALINX 各種模塊(雙目攝像頭,LCD 屏,高速 AD 模塊等)擴展口包含 5V 電源 1 路,3.3V 電源 2 路,地 3 路,IO 口 34 路


電源參數

電源

5V,2A 供電






包裝清單

FPGA 開發板

1 塊

下載器

1 套

Mini USB 線

1 根

5V 電源

1 個

透明保護板

1 塊






結構尺寸

尺寸大小

130mmx 90mm

疊層數量

核心板 14 層 PCB 板設計,擴展板 4 層 PCB 板設計




紫光同創

FPGA 國產解決方案


Logos 系列 FPGA 采用 40nm CMOS 工藝和全新 LUT5 結構,集成 RAM 、DSP 、ADC、 Serdes 、DDR3 等豐富的片上資源和 IO 接口,具備低功耗、低成本和豐富的功能,為客戶提供高性價比的解決方案, 廣泛應用于工業控制、通信、消費類等領域,是客戶大批量、成本敏感型項目的理想選擇。

廣泛應用雙目采集

視頻圖像高速傳輸處理


雙目攝像頭模塊 AN5642 進行視頻采集,HDMI 接口顯示到顯示器上,實現雙目同步顯示

數據采集展示

信號數據采集系統

AN9767/AN706 模塊上機展示圖

*信號源輸出的信號連接到 AN9767 模塊通過示波器顯示波形信號
*信號源輸出的信號連接到 AN706 模塊,運行系統進行波形數據繪制,通過開發板的 HDMI 接口顯示到顯示器

掌上直接操作

4.3 寸液晶屏圖片顯示



所有出售產品主體保修期為 12 個月,其中 FPGA 芯片、液晶屏為易損件,不在保修范圍內。

所有配件及贈品不在保修范圍內。
