ALINX Xilinx Kintex UltraScale FPGA開發板 FMC HPC PCIE 光纖 XCKU060 黑金 AXKU062
Xilinx Artix7 FPGA開發板 PCIE XC7A200T AX7203
ALINX AMD Virtex UltraScale+ FPGA 超高端開發板 GPU異構 FMC+ XCVU13P AXVU13F
ALINX XILINX Kintex-7 FPGA開發板7325 XC7K325 光纖 PCIE 4K視頻 HDIMI AV7K325
Xilinx Spartan-6 XC6SLX9 FPGA入門學習板
適用于多路視頻傳輸，多路網絡和光纖通信及高速數據傳輸和數據交換處理
配套例程及配套資料 開發板所有配套資料均通過百度網盤提供，購買后，請聯系客服索取
01. Vivado 2019.1 安裝
02 Vivado 下 LED 流水燈實驗及仿真
03. Vivado 下按鍵實驗
04. Vivado 下 PLL 實驗
05. 串口收發實驗
06. 按鍵消抖實驗
07. FPGA 片內 ROM 測試
08. FPGA 片內 RAM 測試
09. FPGA 片內 FIFO 測試
10. VGA 彩條輸出
11. AN430 模塊 4.3 寸 屏彩條輸出
12. 7 寸電容屏模塊彩條輸出
13. DDR3 讀寫測試與仿真實驗
14. AN831 錄音與播放實驗
15. 字符 VGA 顯示
16. 字符 AN430 4.3 寸屏顯示
17. 字符 7 寸電容屏模塊屏顯示
18. AN5642 攝像頭采集 VGA 顯示
19. SOBEL 攝像頭邊緣檢測
20. AD9238 波形顯示例程
21. AD7606 波形顯示例程
22. ADDA 測試?yán)?br/>23. AD9767 雙通道正弦波產生
24. AD9767 雙通道三角波產生
25. 千兆以太網傳輸實驗
26. AD9238 以太網傳輸例程
27. AD7606 以太網傳輸例程
28. AD9280 以太網傳輸例程
29. 千兆以太網視頻傳輸實驗
30. GTP 1.25G 光纖通信測試
31. GTP 5G 光纖通信測試
32. 視頻圖像 GTP 光纖傳輸
開發板
AN9767 套餐
AN706 套餐
AN9238 套餐
視頻套餐
豪華套餐
開發板
●
●
●
●
●
●
下載器
●
●
●
●
●
●
AN9767
●
●
AN706
●
●
AN9238
●
●
雙目攝像頭
●
●
4.3 寸屏
●
●
套餐配套模塊，點擊了解更多
點擊上方圖片查看核心板詳情>>
發板_11.jpg "AX7101-Artix-7-FPGA-開發板_11.jpg")

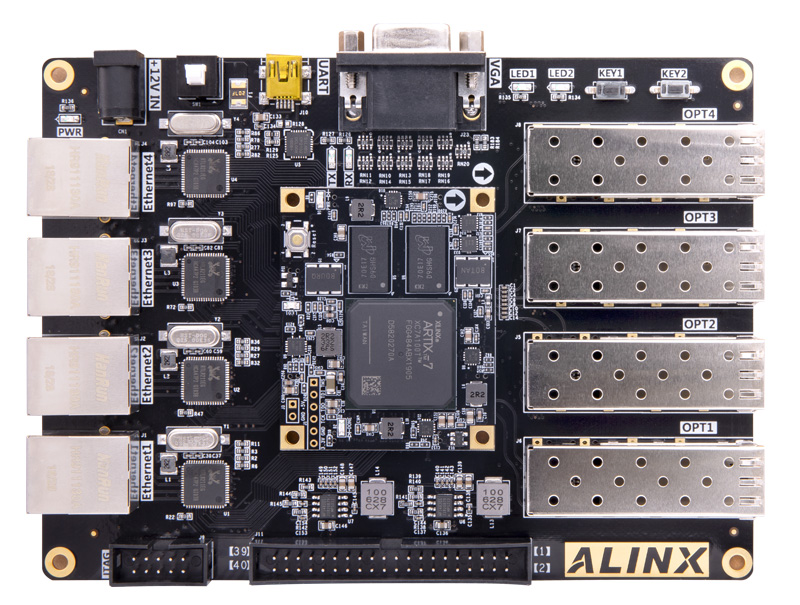

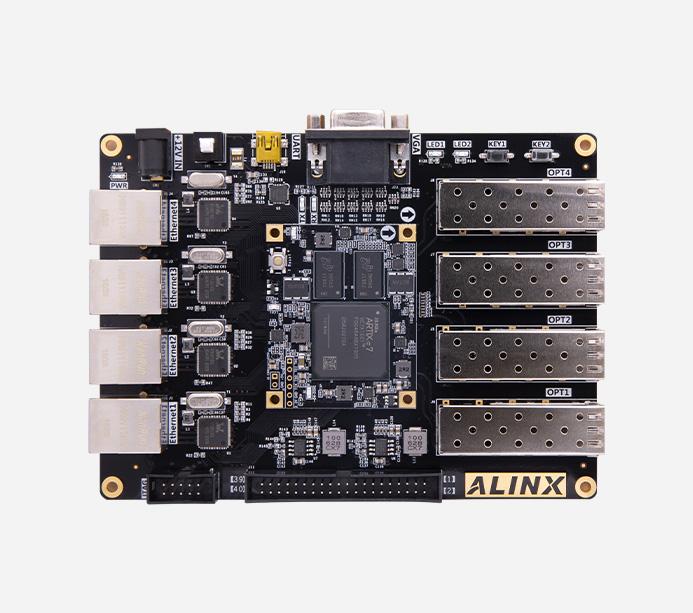

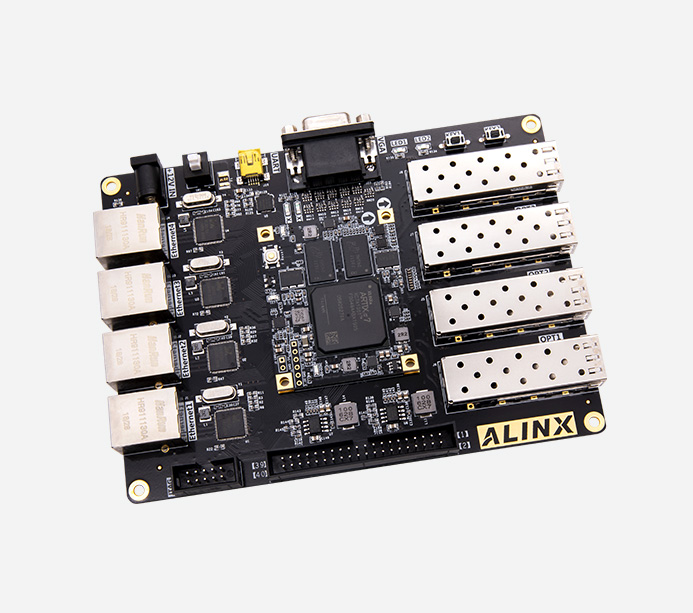

型號
XC7A100T-2FGG484I
邏輯單元
101440
查找表
15850
觸發器
126800
Block RAM
4860Kb
DSP 處理單元
240
QSPI FLASH
128Mbit
DDR3
1GB
IO 總數
180 個
可調電壓 IO
100 個
Logic cells
101440
模數轉換 / XADC
1 個 12bit ，1Mbps AD
溫度等級
工業級
速度等級
-2
有源差分晶振
2 個
差分對數量
48 個
DDR3
2 片 512MB，32bit 總線，數據速率 800Mbps
QSPI Flash
1 片 16MB QSPI FLASH，可用作 FPGA 用戶數據的存儲
晶振
高精度 LVDS 有源差分晶振，1 個是 200MHz 給系統提供穩定的時鐘源，1 個是 125MHz 為 GTP 收發器提供穩定的時鐘輸入
收發器
4 路 GTP，每路高達 6.6Gb/s，適合光纖通信和 PCIe 數據通信
光纖接口
4 路 SFP 高速光纖接口，每路的光纖數據通信接收和發送的速度高達 6.6Gb/s
以太網接口
4 路 10/100M/1000M 以太網 RJ-45 接口，進行以太網數據交換
JTAG 口
10 針 2.54mm 標準的 JTAG 口，用于 FPGA 程序的下載和調試
USB 轉串口
1 路 Uart 轉 USB 接口，用于和電腦通信，方便用戶調試
VGA 接口

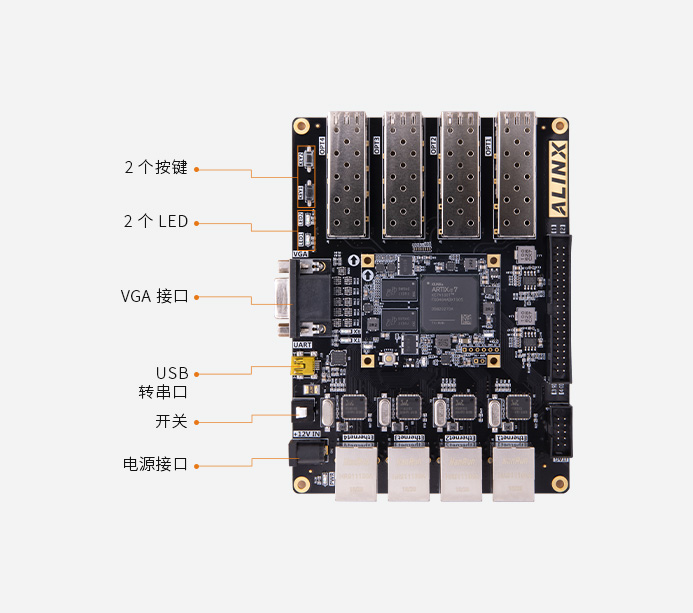

1 路 VGA 輸出接口，16 位色的 VGA 模擬輸出， RGB565 格式
LED
核心板 1 個 LED，擴展板 2 個 LED
按鍵
2 個用戶按鍵
40 針擴展口

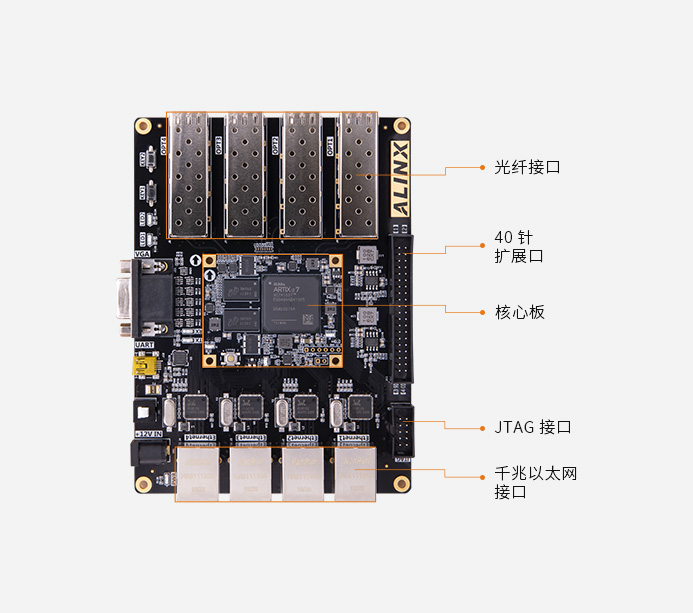

預留 1 個 40 針 2.54mm 間距的擴展口，可以外接 ALINX 各種模塊（ 雙目攝像頭，TFT LCD 屏，高速 AD 模塊等 ）。擴展口包含 5V 電源 1 路，3.3V 電源 2 路，地 3 路，IO 口 34 路。
輸入電壓
+12V 電壓輸入
供電
12V / 3A 供電
輸入電流
3A 最大電流保護
FPGA 開發板
1 塊
散熱片
1 個
Mini USB 線
1 根
USB 下載器
1 套
12V 電源
1 個
透明保護板
1 塊
尺寸大小
核心板 55mmx 45mm，擴展板 150mmx 110mm
疊層數量
核心板 10 層 PCB 板設計，擴展板采用 4 層 PCB 板設計 預留獨立電源層和 GND 層
工業以太網、多路視頻傳輸、多路網絡和光纖通信及高速數據傳輸交換
發板_16.jpg "AX7101-Artix-7-FPGA-開發板_16.jpg")
擴展口接雙目攝像頭，實現光纖視頻傳輸
發板_18.jpg "AX7101-Artix-7-FPGA-開發板_18.jpg")
開發板通過攝像頭采集視頻圖像，經過光纖接口傳輸?shù)搅硪粔K開發板，經過光纖接口接收數據以后通過 VGA 接口顯示到顯示器。
發板_20.jpg "AX7101-Artix-7-FPGA-開發板_20.jpg")
AN9767/AN706 模塊上機展示圖
發板_35.jpg "Xilinx Zynq UltraScale+ MPSoC FPGA開發板")
*信號源輸出的信號連接到 AN9767 模塊通過示波器顯示波形信號
*信號源輸出的信號連接到 AN706 模塊，運行系統進行波形數據繪制，通過開發板的 HDMI 接口顯示到顯示器
所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。
所有配件及贈品不在保修范圍內。
