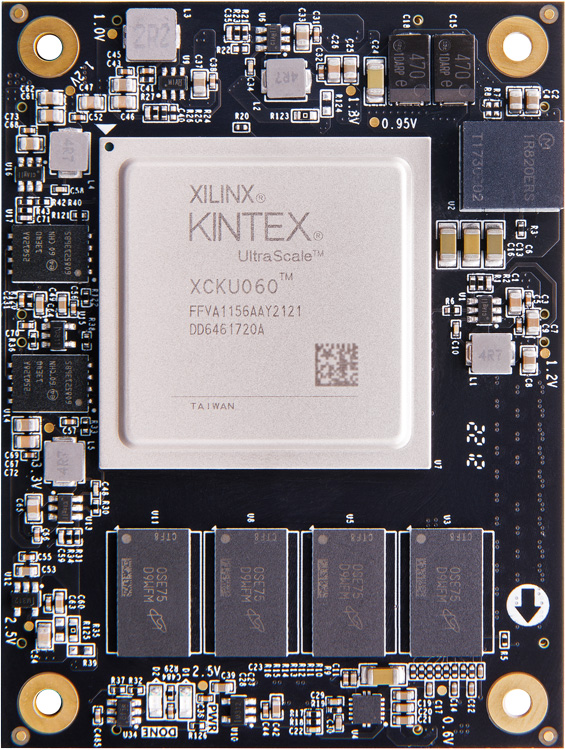

Xilinx Kintex UltraScale FPGA 核心板 XCKU060 ACKU060

XCKU060

  • 產品型號

    ACKU060
  • 溫度等級

    -40℃~85℃
  • 產地

    上海
  • EAN碼

    6971390279885
  • 價格

    ¥7999.00

產品推薦




Xilinx Kintex UltraScale FPGA 高端核心板

  • ·4GB DDR4,64bit

  • ·工業級

  • ·GTH: 20x 16.3Gbp

  • ·PCIe Gen3 x8


功能接口




對應開發板

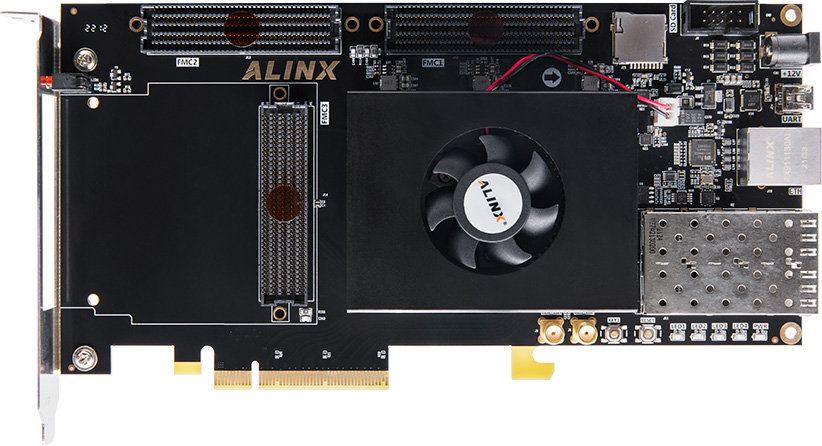

·AXKU062


*了解對應開發板,點擊查看詳情 >>



產品參數

FPGA 芯片

核心板型號

ACKU040

ACKU060

芯片型號

XCKU040-2FFVA1156I

XCKU060-2FFVA1156I

芯片級別

速度等級 -2,工業級,-40°C~85°C

速度等級 -2,工業級,-40°C~85°C

DDR4

4GB DDR4, 64bit

4GB DDR4,64bit

QSPI Flas

32MB

32MB

邏輯單元

530K

726K

查找表

242,400

331,680

觸發器

484,800

663,360

Max. Distributed RAM (Kb)

7,050

9,180

Block RAM (36Kb each)

600

1,080

Total Block RAM

21.1 Mb

38.0Mb

DSP Slices

1,920

2,760

收發器

20x 16.3Gbps

20x 16.3Gbps

PCI Express

PCIE 3.0

PCIE 3.0

HR IO

104

104

HP IO

255

255

接口和功能

DDR4

4 片 1GB DDR4,共 4GB,64bit,數據速率 2400Mbps

QSPI Flash

2 片 16MB QSPI FLASH, 共 32MB,可用作 FPGA 用戶數據的存儲

晶振

1 個 200MHz 差分時鐘源,為 FPGA 提供系統時鐘

連接器

4 個 120Pin+ 2 個 80pin 的板間連接器和底板連接

IO

6 個板對板連接器擴展出了 359 個 IO,其中 104 個 IO 電平是 3.3V,其它 BANK 的 IO 都是 1.8V。另外擴展出 20 對高速收發器 GTH 接口

LED 燈

1 個電源指示燈,1 個 DONE 配置指示燈

電源參數

輸入電壓

+12V 電壓輸入

供電

12V/3A 供電

輸入電流

3A 最大電流保護




包裝清單

核心板

1 塊

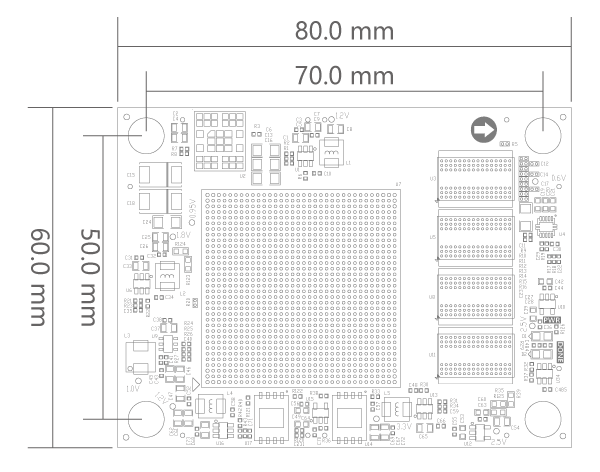

結構尺寸

尺寸大小

80mmx 60mmx 9.7mm

疊層數量

采用 18 層 PCB 板設計,預留獨立電源層和 GND 層


正面

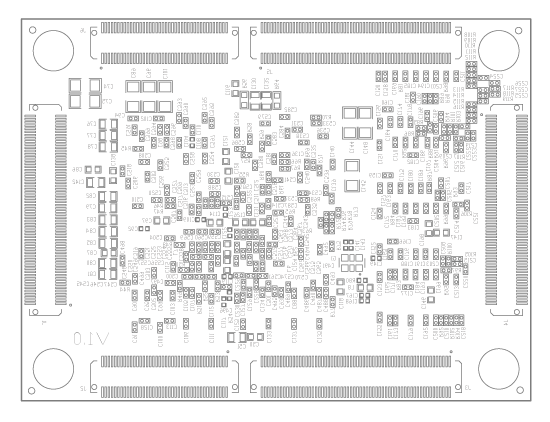

背面

快速上手

提供資料,方便二次開發

縮短開發學習時間




提供原理圖 (.pdf)、PCB 結構圖 (.pdf)、封裝、參考設計等,方便二次開發

所有出售產品主體保修期為 12 個月,其中 FPGA 芯片、液晶屏為易損件,不在保修范圍內。

所有配件及贈品不在保修范圍內。
