PG2K400

市場同類產品

PCIe

支持 GEN3.0

支持 GEN2.0

處理器

1.雙核 Cortex-A53（64 位）
2.默認主頻 1GHz

1.雙核 Cortex-A9（32 位）
2.默認主頻 800MHz

flash

支持 OSPI 和 QSPI

只支持 QSPI

CAN 特性

支持 CAN-FD 協議， 兼容 CAN 2.0 協議

只支持 CAN 2.0 協議

加密方案
PU-PA 交互接口

支持國際加密和 SM2/3/4

支持國際加密

DMA 特性

UART、SPI、CAN-FD 支持外部 DMA 功能

UART、SPI、CAN-FD 不支持

PU-PA 交互接口

1.支持 2 組 128bit 和 2 組 64bit SPS 接口
2.支持 1 組 128bit AXI_ACP
3.支持 2/2 組 64bit  UPM / UPS 通用接口

1.支持 4 組 64bit AXI_HPM 接口
2.支持 1 組 64bit AXI_ACP
3.支持 2/2 組 32bit AXI GPM/S 接口

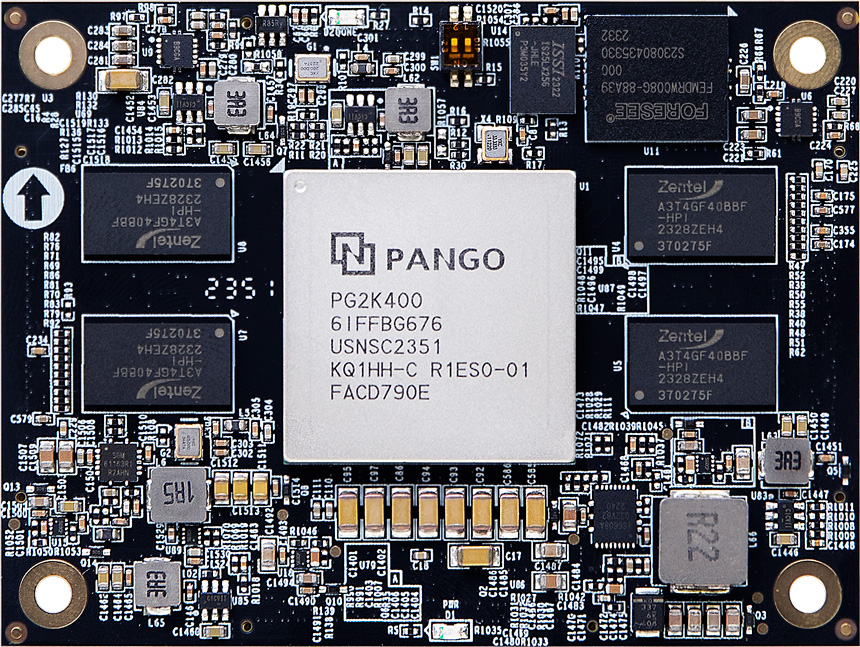

FPGA 型號

PG2K400-6IFFBG676

內核

雙核 Cortex-A53, 主頻 1GHz

工作溫度

工業級, -40°C~85°C

PU 內存

1GB DDR3

PA 內存

1GB DDR3

PU OSPI FLASh

32MB

PA QSPI FLASh

16MB

eMMC FLASh

8GB

邏輯單元

349,440

LUTs

218,400

Flip-Flops

436,800

DRM

19.4Mb(540x 36Kbits）

APM

900個

GPLLs + PPLLs

8 + 8

ADC 硬核

1

HSST

8x 12.5Gbps

PCI Express

PCIE Gen3 x8

IO

PU MIO 37個；PA HRIO 96個，HPIO 48個

FMC HPC

1 路 FMC HPC 接口, 連接各種標準 FMC 卡

HDMI 輸出

1 路 HDMI 視頻圖像輸出接口，支持 1080P@60Hz，支持3D輸出

以太網

1 路 10/100M/1000M 以太網 RJ45 接口，用于和電腦或其它網絡設備進行以太網數據交換

CAN 總線

2 路 CAN 總線接口，為用戶 CAN 通信服務

LVDS

1 路 40PIN FPC LVDS 屏接口，可與 ALINX 7 寸屏 AN7000 連接

USB 2.0

2 路 USB2.0 HOST 接口, 用于連接鼠標、鍵盤和 U 盤等 USB 外設

Uart 接口

1 路 Uart 轉 USB 接口，用于和電腦通信，方便用戶調試

JTAG 調試口

1 個 10 針 2.54mm 標準的 JTAG 口，用于 FPGA 程序的下載和調試， 用戶可以通過紫光同創下載器對PG2K400系統進行調試和下載

SD 卡槽

1 路 Micro SD 卡座，用于存儲操作系統鏡像和文件系統

按鍵

2 個按鍵，1 個復位按鍵， 1 個 PA 用戶按鍵

LED 燈

7 個 LED, 核心板上 2 個，底板上 5 個

輸入電壓

+12V 電壓輸入

供電

12V/3A 供電

輸入電流

3A 最大電流保護

FPGA 開發板

1 塊

USB 下載器

1 個

Mini USB 線

1 塊

散熱風扇

1 個

12V 電源

1 套

讀卡器

1 個

TF 卡

1 個
