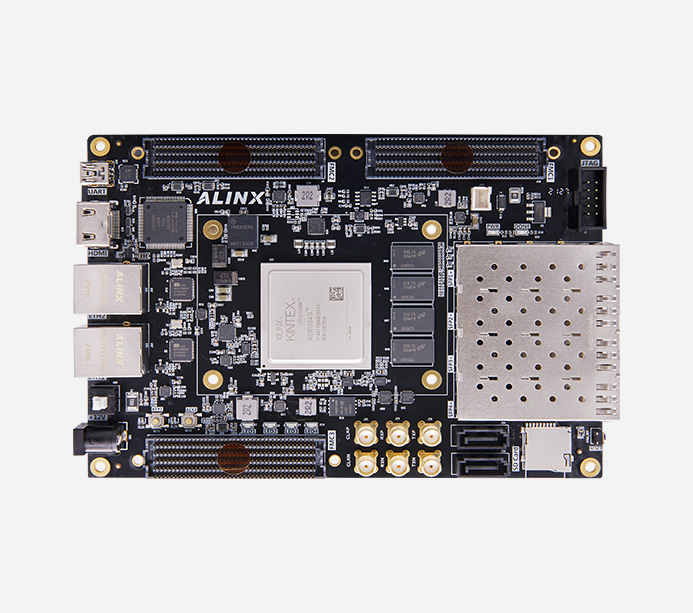

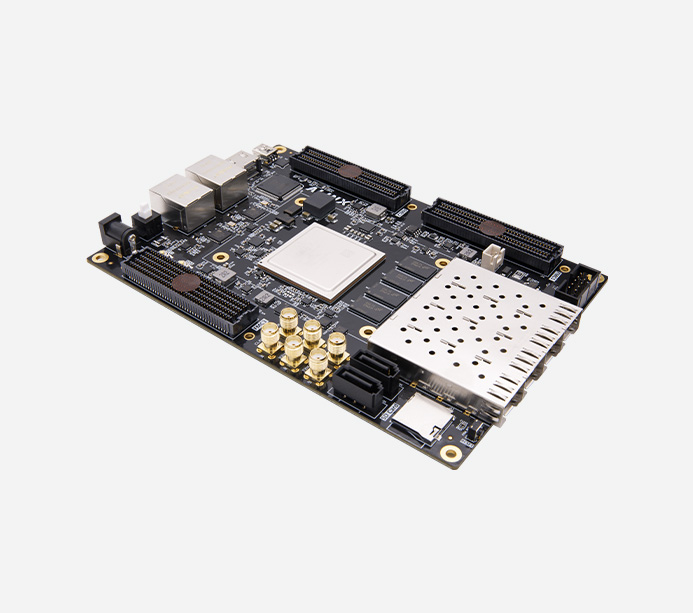

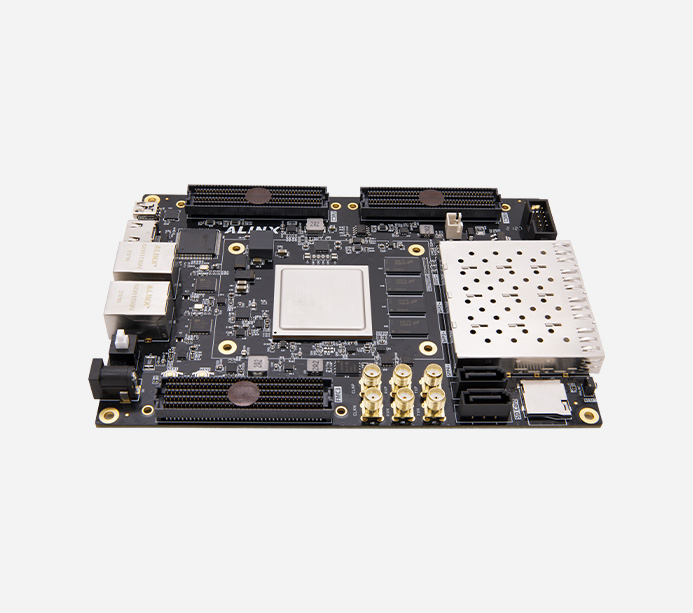

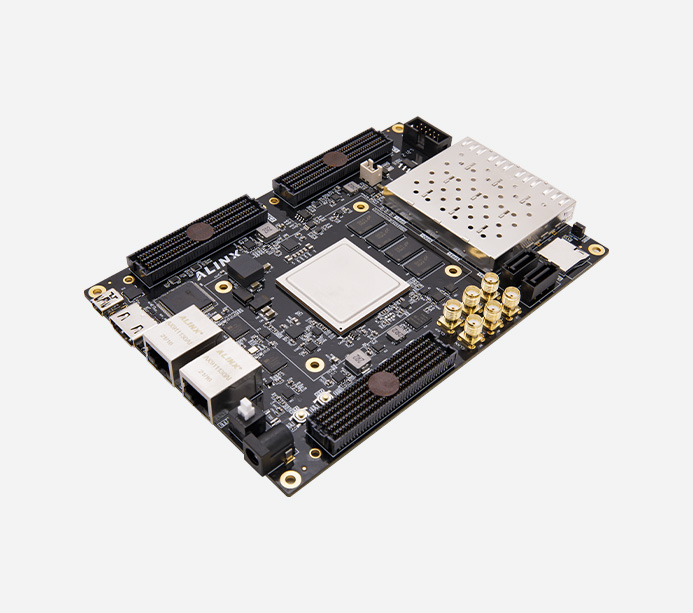

芯片型號

XCKU040-2FFVA1156I

芯片級別

速度等級 -2，工業級

邏輯單元

530K

查找表

242,400

觸發器

484,800

Max. Distributed RAM (Kb)

7,050

Block RAM (32Kb each)

600

Total Block RAM

 21.1 Mb

全局時鐘

10

I/O DLL

40

DSP Slices

1,920

PCIe Gen3 x8

3

收發器

20 路，12.5Gb/s max

DDR4

4 片 1GB DDR4 共 4GB，64bit，數據速率 2400Mbps

QSPI Flash

1 片 16MB QSPI FLASH，可用作 FPGA 用戶數據的存儲

光纖接口

4 路 SFP+光纖接口，實現 4 路高速的光纖通信，每路光纖數據通信接收和發送的速度高達 12.5Gb/s

FMC 擴展口

3 個標準的 FMC 的擴展口，其中有 2 個 LPC 擴展口，1 個 HPC 擴展口。外接 XILINX 或 ALINX 各種 FMC 子板（ HDMI 輸入輸出模塊，雙目攝像頭模塊，高速 AD 模塊等 ）

HDMI 輸出

1 路 HDMI 輸出，支持1080P@60Hz 輸出，支持 3D 輸出

USB 轉串口

1 路 Uart 轉 USB 接口，用于和電腦通信，方便用戶調試

以太網接口

2 路千兆以太網接口，和電腦或其它網絡設備進行以太網數據交換

SMA 接口

6 路 SMA 外接接口，用于外接高速的輸入輸出信號

SATA 接口

2 路 SATA 接口，用于連接硬盤等外設

晶振

1 個 200Mhz 差分晶振，給 FPGA 系統提供穩定的時鐘源
1 個 125Mhz 差分晶振，為光纖提供參考時鐘
1 個 156.25Mhz 差分晶振，給收發器參考時鐘

JTAG 口

10 針 2.54mm 標準 JTAG 口，用于 FPGA 程序下載和調試

溫度傳感器

1 片溫度傳感器芯片 LM75，檢測周圍環境溫度

EEPROM

1 片 IIC 接口的 EEPROM 24LC04

SD 卡座

1 路 Micro SD 卡座，用于 FPGA 對 SD 卡數據讀寫和存儲

LED 燈

1 個電源指示燈，1 個 DONE 配置指示燈，4 個用戶指示燈

按鍵

2 個用戶按鍵，1 個復位按鍵

輸入電壓

+12V 電壓輸入

供電

12V/3A 供電

輸入電流

3A 最大電流保護

開發板

1 塊

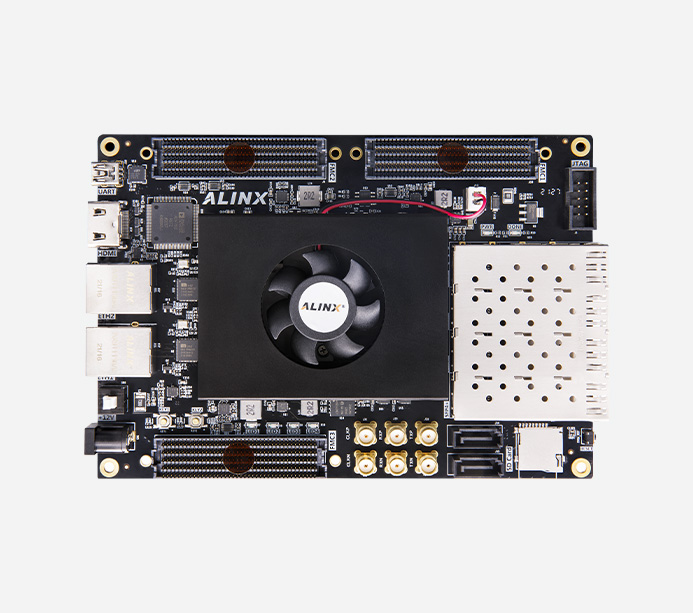

散熱風扇

1 個

Mini USB 線

1 根

USB 下載器

1 套

12V 電源

1 個

透明保護板

1 塊

尺寸大小

165mm x 113.94mm

疊層數量

采用 14 層 PCB 板設計，預留獨立電源層和 GND 層
